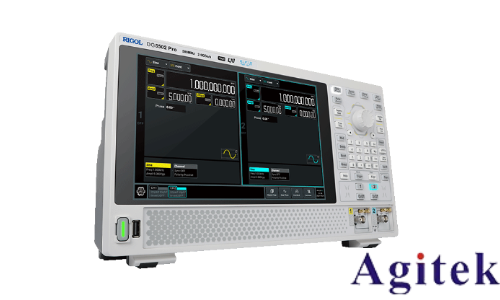

普源精電DG4000系列函數信號發生器是一款功能強大的信號生成設備，廣泛應用于電子測試、科研實驗和教學等領域。本文將為您提供詳細的使用指南，幫助您快速掌握設備操作，實現高效信號生成與調試。

一、快速入門：基礎操作指南

1.電源與啟動

確認電源線連接至設備后，將電源開關按鍵彈出至“關”位置。按下電源開關，設備啟動，LED顯示窗口亮起。

首次使用建議檢查所有連接端口是否緊固，避免信號輸出異常。

2.信號頻率調節

通過“頻率調節旋鈕”控制輸出頻率：順時針旋轉增大頻率，逆時針旋轉減小。配合“微調旋鈕”可實現精細調節。

使用“頻率范圍選擇開關”切換頻率檔位，確保顯示窗口數值在測量范圍內（溢出指示燈亮時表示超出量程）。

3.波形選擇與輸出配置

按“波形選擇開關”對應鍵切換正弦波、方波、鋸齒波等波形。

調節“占空比開關”并配合旋鈕改變波形占空比，指示燈亮時生效。

通過“衰減開關”組合20dB、40dB、60dB檔位降低輸出電壓，注意負載為50Ω時需將讀數÷2。

4.輸出端口與電平調節

電壓輸出通過專用端口連接，使用“幅度調節旋鈕”控制輸出電壓幅度。

按“電平調節開關”調節直流偏置電平，指示燈亮后旋鈕生效。

如需TTL/CMOS信號，使用對應端口輸出。

二、高級功能應用

1.掃頻與信號掃描

按下“掃頻開關”，輸出端口生成掃頻信號。通過“速率旋鈕”調節掃頻速度，“線性/對數開關”切換掃描模式（線性或對數）。

適用于頻譜分析或系統響應測試場景。

2.計數與外測頻率

使用“計數/頻率端口”輸入外部信號，按“外測頻開關”顯示外部頻率或計數值。

配合“計數/復位開關”實現計數功能，復位鍵可清零顯示。

3.觸摸屏操作（適用帶觸摸屏型號）

主屏幕翻轉角度可通過拖動圖標調節，長按“固定角度圖標”保存常用角度，后續一鍵調用。

支持多點觸控：觸摸菜單、捏合縮放波形、拖動窗口控件，提升操作效率。

三、注意事項與維護

1.安全操作

調整主屏幕翻轉時避免手部靠近屏幕縫隙，防止夾傷。

高頻或高功率輸出時確保設備散熱良好，避免過熱。

2.參數校準

定期使用內置校準功能或外部標準儀器驗證頻率、幅度精度。

清潔設備時斷電操作，使用干燥軟布擦拭，避免液體接觸內部電路。

3.故障排查

LED溢出指示燈亮：檢查頻率范圍設置或輸入信號是否超限。

輸出異常：確認衰減開關、負載阻抗是否正確配置。

四、應用場景示例

1.電子電路調試：生成特定頻率、占空比的方波，測試觸發電路響應。

2.音頻測試：輸出正弦波信號，配合示波器分析放大器的頻率特性。

3.教學演示：利用掃頻功能展示濾波器頻率響應曲線，直觀教學。

普源精電DG4000系列憑借其豐富的功能和靈活的操作界面，能滿足多領域信號生成需求。掌握基礎操作與高級功能后，用戶可高效完成各類測試任務。建議定期閱讀設備手冊更新內容，結合實際操作積累經驗，充分發揮設備性能優勢。
