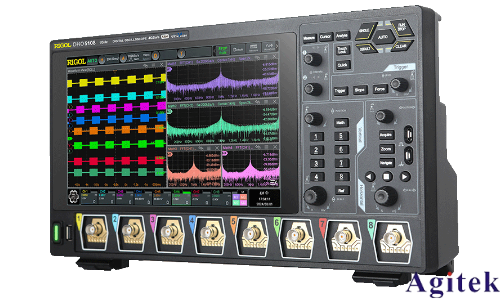

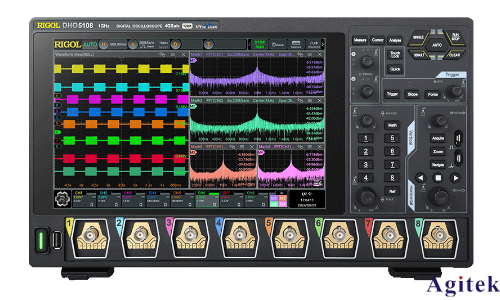

普源精電的MHO5056數字示波器以其500MHz帶寬、6通道配置和高采樣率等特性，成為電子測試領域的強大工具。然而，在實際應用中，合理選擇帶寬設置對測量精度和效率至關重要。本文結合MHO5056的特點，提供一份實用帶寬選擇指南，幫助用戶優化測試效果。

一、信號特性分析：確定基礎需求

在選擇帶寬前，需先明確待測信號的頻率范圍。例如，測量低頻模擬信號（如音頻、電源紋波）時，帶寬需求較低；而分析高速數字信號（如USB3.0、DDR接口）或高頻射頻信號時，則需更寬的帶寬。根據“5倍法則”，示波器帶寬應為信號最高頻率的5倍，以確保信號上升沿和下降沿的準確捕獲。例如，若信號頻率達100MHz，建議選擇至少500MHz帶寬的MHO5056，避免信號失真。

二、應用場景與帶寬匹配

1. 多通道測試場景：MHO5056的6通道設計適用于電源排序、三相功率分析等需求。此時需確保各通道帶寬一致，避免因單通道帶寬不足導致數據偏差。

2. 高精度測量場景：在醫療設備、第三代半導體測試中，12bit垂直分辨率與500MHz帶寬的組合可捕捉微小細節，降低量化誤差。

3. 戶外/車載測試：利用MHO5056的電池供電功能時，需優先選擇適當帶寬以過濾環境噪聲，同時通過數字濾波功能進一步優化信號質量。

三、帶寬配置優化策略

1. 探頭與帶寬協同：確保探頭帶寬與示波器匹配。例如，使用高頻探頭時需開啟示波器的“帶寬限制”功能，減少高頻干擾。

2. 采樣率與存儲深度調整：根據奈奎斯特采樣定理，設置采樣率至少為帶寬的2倍。例如，500MHz帶寬下，啟用4GSa/s采樣率可避免混疊失真。

3. 觸發與濾波設置：通過邊沿觸發鎖定特定信號，結合內置數字濾波器（如低通濾波）抑制高頻噪聲，提升波形清晰度。

四、注意事項與誤區規避

過度追求高帶寬：過高的帶寬會引入額外噪聲，例如測量低頻信號時，可手動降低帶寬至200MHz以優化信噪比。

忽視上升時間：MHO5056的帶寬與上升時間直接相關（約0.7ns），若信號上升時間極快，需驗證帶寬是否滿足要求。

動態范圍管理：在寬頻帶下，輸入信號的幅度需適配示波器的量程，避免過載或欠幅測量。

五、成本與靈活性平衡

若預算有限且主要處理中頻信號（<300MHz），可優先使用MHO5056的基礎帶寬；若需兼顧未來升級，保留其500MHz全帶寬性能可為高速技術迭代預留空間。

普源MHO5056的帶寬選擇需綜合信號特性、應用場景、設備參數及成本因素。通過科學配置帶寬、優化探頭與采樣設置，用戶可最大化發揮其性能優勢，實現精準、高效的電子測量。掌握這些策略，工程師能從容應對從電源調試到高速通信測試的多場景挑戰，為技術研發與故障診斷提供可靠支撐。
