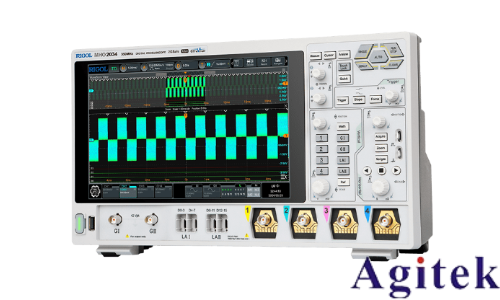

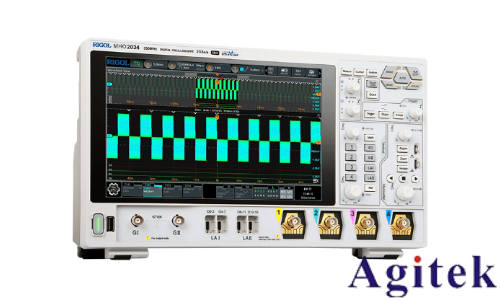

在電子設備的研發與調試過程中，噪聲水平是衡量電路性能的重要指標之一。噪聲不僅會干擾信號的正常傳輸，還可能導致設備功能異常。普源示波器 MHO2034 憑借其良好的性能，成為了噪聲水平測試的得力工具。接下來，我們將詳細講解如何使用它進行精準的噪聲水平測試。

測試前的關鍵準備

探頭與測試環境的選擇

測試前，探頭的選擇直接影響測試結果的準確性。對于普源示波器 MHO2034 的噪聲水平測試，應優先選用低噪聲探頭。低噪聲探頭自身產生的噪聲較小，能夠避免其自身噪聲對測量結果的干擾。比如在測量微弱信號的噪聲時，低噪聲探頭可以更真實地反映被測信號的噪聲情況。同時，要確保探頭與示波器的連接穩固，任何松動都可能引入額外的干擾，導致測量誤差。

測試環境也不容忽視。盡量選擇在電磁干擾較小的空間進行測試，遠離大功率電器設備、通信基站等強干擾源。例如，若在靠近微波爐、無線路由器的環境中測試，這些設備產生的電磁輻射可能會疊加到被測信號上，使測量到的噪聲水平虛高。此外，保持測試環境溫度、濕度的穩定也很重要，極端的環境條件可能會影響示波器和被測設備的性能，進而干擾噪聲測試結果。

示波器的參數設置

開啟普源示波器 MHO2034 后，需要對一系列參數進行設置。垂直刻度設置要根據預估的噪聲幅值來精細調整。由于噪聲幅值往往較小，通常需要將垂直刻度設置得足夠小，比如 500μV / 格甚至更小，以便在屏幕上清晰地顯示噪聲信號的細節。如果垂直刻度設置過大，噪聲信號在屏幕上會顯得過于微弱，難以準確測量。

耦合方式一般選擇交流耦合（AC）。交流耦合可以濾除信號中的直流成分，只保留交流噪聲部分，使我們更專注于噪聲信號的分析。而帶寬限制功能在噪聲測試中也起著關鍵作用。將示波器的帶寬限制在合適的范圍，如 20MHz，能夠有效抑制高頻噪聲干擾。因?yàn)楹芏嚯娐分械脑肼曋饕性谝欢l率范圍內，超出該范圍的高頻噪聲可能是由外部干擾或示波器自身產生的雜散信號，限制帶寬可以讓測量結果更接近電路真實的噪聲水平。

噪聲水平測試的具體操作

噪聲信號的捕獲

完成準備工作后，將探頭連接到被測電路的測試點，確保探頭接地良好。此時，示波器屏幕上會顯示出包含噪聲的信號波形。觀察波形時，要注意區分噪聲信號和有用信號。噪聲信號通常呈現出不規則、雜亂無章的波動形態，與穩定、有規律的有用信號明顯不同。例如，在測試電源電路輸出的噪聲時，正常的電源輸出應該是平穩的直流信號，如果存在噪聲，就會看到信號上疊加了許多細小的、無規則的波動。

噪聲參數的測量

普源示波器 MHO2034 提供了多種測量噪聲參數的方式。峰峰值測量能夠直觀地反映噪聲信號波動的最大范圍。通過示波器的測量菜單，選擇峰峰值測量選項，示波器會自動計算并顯示噪聲信號的峰峰值。比如，測量結果顯示峰峰值為 10mV，意味著噪聲信號在波動過程中，波峰與波谷之間的最大電壓差值是 10mV。

有效值測量則能體現噪聲信號的平均功率，該數值更能反映噪聲對電路實際的干擾程度。在測量菜單中選擇有效值測量，示波器會快速給出測量結果。此外，利用示波器的統計分析功能，還可以獲取噪聲的標準差等參數，這些參數有助于更深入地了解噪聲的特性和分布情況。

常見問題與解決策略

測量結果異常分析

如果測量得到的噪聲水平與預期相差較大，首先要檢查探頭連接和示波器設置。探頭連接松動、接地不良都可能引入額外的噪聲干擾。示波器的垂直刻度、耦合方式、帶寬限制等參數設置錯誤，也會導致測量結果不準確。例如，若未正確設置帶寬限制，過高的帶寬可能會引入大量高頻噪聲，使測量值偏高。

噪聲干擾的處理

當測量過程中出現明顯的噪聲干擾，導致波形不穩定時，可以嘗試開啟示波器的濾波功能。根據噪聲的頻率特性選擇合適的濾波器，如低通濾波器可去除高頻噪聲，高通濾波器能消除低頻噪聲，帶通濾波器則可保留特定頻率范圍內的噪聲信號。通過合理設置濾波器參數，可以有效減少干擾，使測量結果更準確。

測試結果優化建議

為了獲得更可靠的噪聲水平測試結果，可以多次測量取平均值。由于噪聲具有隨機性，單次測量結果可能存在偏差，多次測量并計算平均值能夠降低這種隨機誤差的影響。同時，在測試過程中做好記錄，詳細記錄測試環境、示波器設置、測量結果等信息，便于后續分析和對比，為電路優化和故障排查提供有力的數據支持。

使用普源示波器 MHO2034 進行噪聲水平測試，需要我們在前期準備、操作過程和結果分析等環節都做到細致入微。通過不斷實踐和總結經驗，就能熟練掌握這項技術，利用 MHO2034 準確評估電路的噪聲水平，為電子設備的性能提升奠定基礎。
