同惠TH2554數據采集器守護每一塊微型電路板
研究背景
隨著消費電子產業的迅猛發展，耳機作為個人音頻設備的核心載體，已從單一功能配件演變?yōu)榧芍鲃咏翟搿⒖臻g音頻、健康監測等多模態交互的智能終端。
在耳機微型化進程中，內部PCB電路板的設計與測試成為保障產品可靠性的關鍵環節。
客戶情況
有一家專注于聲學設備研發制造的廠家，現針對其耳機核心部件——微型PCB電路板進行實時電壓、電流和溫度測試。
測試要求
1、檢測精度：電壓/電流需要精確到在以V/A單位下的小數點后三到四位；
2、采集架構：支持≥20通道/秒同步采樣速率，并且能實時存儲數據以及導出數據為Excel進行分析。
解決方案
根據上述測試要求，推薦TH2554數據采集器。

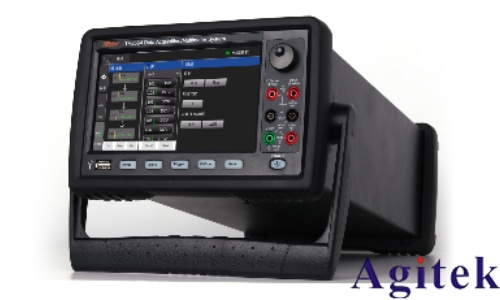

TH2554數據采集器是一臺高精度、高穩定、多路掃描的數據采集系統，具備0.0035%的直流電壓基本精度以及0.0100%的基本電阻精度等一系列優良的性能。
一、高精度

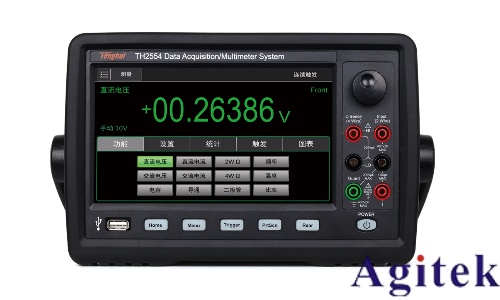

在耳機微型PCB電路板的精密測試場景中，TH2554數據采集器憑借其6 1/2位高精度測量分辨率，成為捕捉微弱電流和電壓波動的理想工具。
二、功能強大
TH2554數據采集器作為一款面向精密測試領域的高性能設備，其信號采集能力覆蓋工業測量全場景需求，支持16類物理量同步監測，關鍵技術指標如下：
熱電偶、熱敏電阻和RTD傳感器采集的溫度、交流電壓、直流電壓、交流電流、直流電流、2線/4線電阻、頻率和周期、電容、比率。
三、快速測試能力快速板卡以高密度通道設計與專業級信號調理能力為核心，專為高速精密測試場景打造，其技術特性與性能優勢如下：
1. 20通道固態差分復用器模塊，四線電阻為10通道
2. 電壓測試最大60V，不測試電流
3. 熱電偶溫度測試帶CJC(冷端補償)
4.測試端口帶公共端口，可以1對多。
5. 掃描速度最快 800通道/秒
四、數據分析
TH2554數據采集器在數據可視化與存儲管理方面展現出專業級測試設備的系統化設計，其核心功能與技術優勢如下：
1、多維數據可視化為直方圖，折線圖和數據表，支持單通道及多通道掃描結果。
2、工業級數據存儲測試數據處理，支持3種格式存儲CSV、TXT、DAT。
經驗與總結
在萬物互聯時代，電子設備向微型化、高性能化加速演進，對測試精度與效率提出更高要求。同惠電子立足精密測試領域，以自主創新技術為核心，打造覆蓋研發、生產、質檢的全鏈路測試解決方案，助力客戶突破微弱信號檢測、產線良率提升等關鍵難題。
