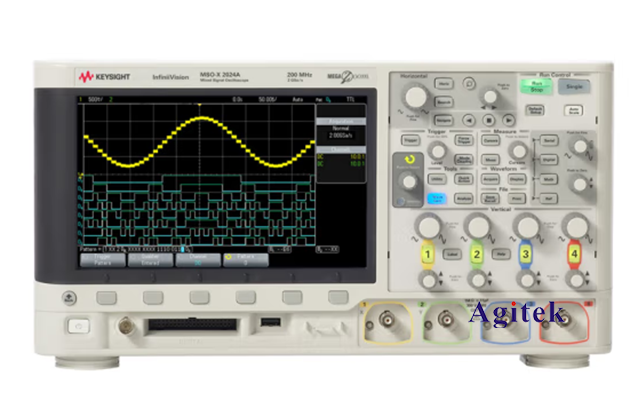

安捷倫示波器是一種廣泛應用于電子工程領域的測試設備，它具有測量電壓和電流波形的功能。示波器的正確阻抗設置對于獲取準確的測量結果至關重要。本文將詳細介紹安捷倫示波器阻抗設置的相關知識。

　　首先，我們需要了解示波器的輸入阻抗。示波器的輸入電路具有一定的阻抗，它可以理解為示波器對電路的負載。在測量電壓波形時，示波器的輸入阻抗會影響電路的電壓分壓比，進而影響到測量結果的準確性。

　　安捷倫示波器通常提供了不同的輸入阻抗選項，最常見的有50歐姆和1兆歐姆。其中50歐姆是標準的輸入阻抗設置，適用于大多數情況。而1兆歐姆的高阻抗設置則適用于對被測電路的干擾要求較高的情況。

　　在具體的實際應用中，我們需要根據被測電路的特性和測量要求來選擇適當?shù)妮斎胱杩乖O(shè)置。

　　當我們選擇50歐姆的低阻抗設置時，示波器的輸入電路相對較低阻抗，可以有效地減少電路的共模噪聲干擾。這種設置適用于較高頻率的信號測量，可以提供更好的波形分辨率和信噪比。但需要注意的是，選用低阻抗設置時，電路需要能夠承受示波器輸出的較大電流，否則可能會對被測電路產生一定的負載效應。

　　當我們選擇1兆歐姆的高阻抗設置時，示波器的輸入電路相對較高阻抗，可以盡量減少對被測電路的負載影響。這種設置適用于對被測電路的干擾要求較高的情況，尤其是在測量高阻抗電路或信號源時。需要注意的是，高阻抗設置會引入較大的電壓分壓效應，可能會導致測量結果的失真，因此在具體應用中需要仔細權衡。

　　除了選擇合適的輸入阻抗設置外，還需要注意以下幾點來確保示波器的測量準確性：

　　1.避免長時間連接示波器輸入端。因?yàn)槭静ㄆ鞯妮斎腚娐房赡軙?huì)對電路產生負載效應，長時間連接可能會導致測量結果的失真。

　　2.使用合適的測試線纜和探頭。測試線纜和探頭的質量和匹配程度對測量結果有很大影響，需要選擇合適的測試配件以保證準確性。

　　3.注意示波器的帶寬限制。示波器的帶寬決定了能夠測量的最高頻率，如果被測信號超過示波器的帶寬限制，波形將受到衰減和失真。

　　4.善用示波器的觸發功能。觸發功能可以幫助我們捕捉和分析特定的波形，提高測量的可靠性和重復性。

　　總之，安捷倫示波器阻抗設置是影響測量準確性的重要因素之一。在選擇輸入阻抗設置時，需要根據具體的電路特性和測量要求進行權衡。選擇低阻抗設置可以提供更好的波形分辨率和信噪比，適用于高頻率信號的測量。而選擇高阻抗設置可以減少對被測電路的負載影響，適用于對干擾要求較高的情況，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
