雙 脈 沖 測 試 (DPT) 已 發 展成為一種行業標準技術，用于測量開啟、關閉和反 向 恢 復 期 的 一 系 列 重 要 參 數。 雙 脈 沖 測 試 系 統 包 括 示波器、信號源和電源，它們必須協同工作進行測試 和測量。

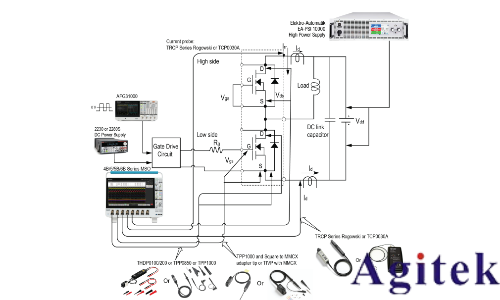

典型的雙脈沖測試系統如圖所示，用于測量低側自動 開關參數和時序分析。這種設置需要一個具有四個或更 多通道的 4B、 5B 或 6B 系列 MSO。對于 DPT 開關參數，需要測量低壓側的 VDS 、ID 和 VGS ，因此需要三個探 頭——兩個用于電壓測量，一個用于電流測量。自動化腳本還可以通過與適當的探頭進行高壓側連接來支持高壓側測試。

被測設備 (DUT) 的柵極由 AFG31000 任意 / 函數發生器 驅動。圖顯示了驅動 VDD 的大電流電源，這是典型 的雙脈沖測試設置。不過，在這個低電流示例中，使用了吉時利三輸出電源為柵極驅動器供電，并提供 VDD 。

示波器配備了選件 5-WBG-DPT，可提供專用的雙脈沖 測量和完整的遠程接口。示波器中的 WBG 軟件還可用 于控制 AFG31000 任意 / 函數發生器并生成柵極驅動信號。

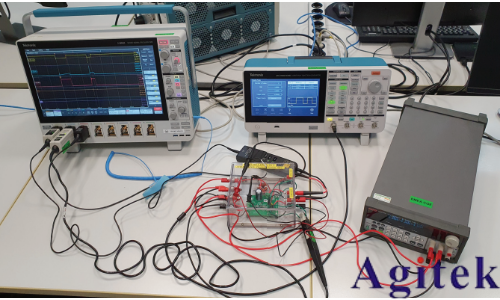

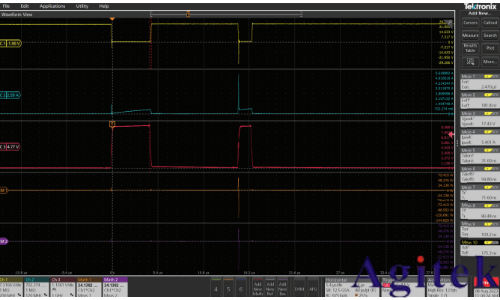

示波器、函數發生器和電源與 DUT 的連接。 屏幕截圖顯示了示波器上 DPT 分析軟件生成的 豐富測量數據：

導通電量，Eon

關斷電量，Eoff

峰值電壓，Vpeak

峰值電流，Ipeak

開啟延時，Td（開啟）

關斷延時，Td（關閉）

上升時間，Tr

下降時間，Tf

導通時間，Ton

關斷時間，Toff

電壓轉換速率，d/d 死區時間測量雖然不用于此設置，但可用來測量低壓側 和高壓側開關之間的時序。

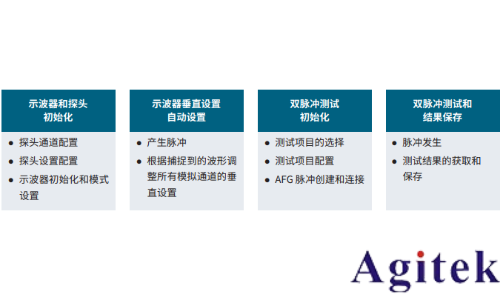

測試流程如下圖所示。在演示腳本中，測試參數和測試開關（例如：是否使用自動設置或調整當前通道偏置）在腳 本開始時設置為常量，初始化部分結束后，配置儀器，執行測試主循環并生成結果。
