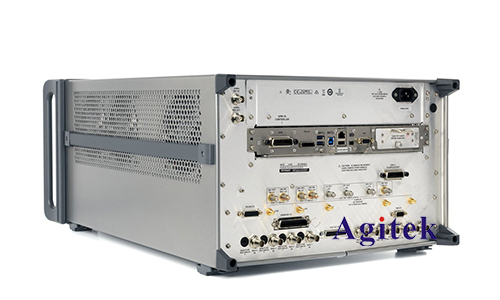

矢量網絡分析儀（Vector Network Analyzer，VNA）是一種先進的電子測試儀器，主要用于測量電路或設備在不同頻率下的電學特性，其中之一就是阻抗。在電子領域中，阻抗是描述電路對電流和電壓的相互關系的重要參數之一。下面將詳細介紹矢量網絡分析儀如何測量阻抗的原理和方法。

　　首先，了解阻抗的概念是至關重要的。阻抗是電路對交流信號的阻力，通常包括電阻、電感和電容。在不同的頻率下，電路的阻抗會發生變化，因此需要使用矢量網絡分析儀進行精確的測量。

　　矢量網絡分析儀的工作原理是利用其能夠同時測量電壓和電流的能力。它發送一個知道頻率和相位的信號到被測試的設備，然后測量該設備對該信號的響應。通過比較輸入和輸出的電壓和電流的相位和幅度，矢量網絡分析儀可以計算出被測設備的阻抗。

　　測量阻抗的過程主要分為以下幾個步驟：

　　1.設定測試頻率：在進行阻抗測量之前，需要選擇適當?shù)臏y試頻率。矢量網絡分析儀通常支持廣泛的頻率范圍，從幾千赫茲到數千兆赫茲不等。選擇合適的頻率取決于被測試設備的特性和應用需求。

　　2.連接測試設備：將被測試設備正確連接到矢量網絡分析儀的端口。確保連接的穩固性和正確性對于獲得準確的測量結果至關重要。

　　3.校準矢量網絡分析儀：在進行阻抗測量之前，需要對矢量網絡分析儀進行校準，以消除測試系統和連接器等因素對測量的影響。常見的校準方法包括開路校準、短路校準和負載校準等。

　　4.進行測量：設置矢量網絡分析儀以進行阻抗測量。在測量過程中，儀器會向被測試設備發送信號，并測量輸入和輸出的電壓和電流。通過分析這些測量數據，可以計算出被測試設備在選擇的頻率下的阻抗。

　　5.數據分析和結果展示：矢量網絡分析儀通常提供豐富的數據分析工具，用于顯示和分析測量結果。用戶可以查看阻抗的幅頻特性、相頻特性以及其他相關參數，從而更深入地了解被測試設備的性能。

　　總的來說，矢量網絡分析儀是一種強大的工具，能夠高效、精確地測量電路和設備的阻抗特性。通過正確的操作和校準，用戶可以獲取準確、可靠的阻抗測量結果，為電子工程師和研究人員提供了重要的測試手段，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
