是德示波器DSOX1202A與電腦的四種連接方式及操作步驟詳解

發布日期:2025-05-13 12:03:06         瀏覽數:

是德科技(Keysight)DSOX1202A示波器作為高精度電子測量設備,廣泛應用于電子工程、通信測試與自動化調試場景。為實現數據實時采集、波形分析與遠程控制,用戶需通過USB、LAN、GPIB或串口將示波器與電腦互聯。本文將結合官方指南與實操經驗,系統介紹四種連接方式的具體步驟及注意事項。

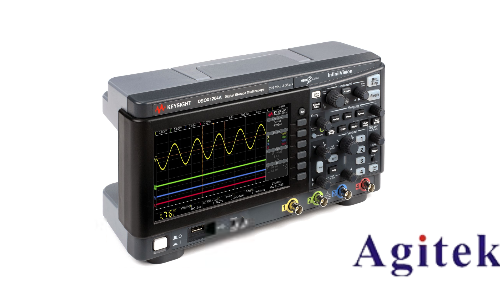

是德示波器DSOX1202A與電腦的四種連接方式及操作步驟詳解(圖1)


一、USB連接:快速直連的入門級方案

1. 硬件準備

確認DSOX1202A配備USB Host接口(部分型號需選配USB-GPIB適配器)。

使用標準USB 2.0/3.0線纜連接示波器USB端口與電腦。

2. 軟件配置

安裝Keysight IO Libraries Suite驅動,自動識別USB設備。

啟動FlexDCA軟件,選擇"USB-VISA"連接模式。

3. 驗證連接

在FlexDCA界面點擊"Self Test",示波器反饋型號信息即表明連接成功。該方式適用于單次測量與波形截圖,傳輸速率達480Mbps。

二、LAN連接:遠程監控與自動化測試的核心方案

1. 網絡配置

示波器端:通過前面板旋鈕設置IP地址(默認192.168.1.10),子網掩碼255.255.255.0。

電腦端:將網卡IP設為同一網段(如192.168.1.20)。

2. 軟件集成

使用VISA網絡地址格式:TCPIP0::192.168.1.10::INSTR。

在MATLAB或LabVIEW中調用SCPI命令實現遠程控制。

3. 高級功能

配置Web服務器(啟用示波器菜單"Network→Web Server"),通過瀏覽器直接訪問實時波形數據。

三、GPIB連接:兼容傳統測試系統的經典方案

1. 硬件接線

使用24針GPIB電纜連接示波器GPIB接口與電腦GPIB卡。

設置示波器GPIB地址(默認1-30,避免與系統其他設備沖突)。

2. 驅動安裝

安裝National Instruments GPIB-ENET/488.2驅動。

在Agilent VISA Configuration Utility中檢測GPIB設備。

3. 編程控制

通過Python PyVISA庫發送命令:

`inst = visa.ResourceManager().open_resource('GPIB0::10::INSTR')`。

四、串口連接:應急備份的低成本方案

1. 物理連接

使用DB9串口線連接示波器RS-232端口與電腦USB轉串口適配器。

2. 參數設置

示波器菜單"Utility→I/O→Serial"中配置波特率9600、數據位8、停止位1。

在電腦端串口調試軟件(如Tera Term)中匹配相同參數。

3. 限制說明

串口傳輸速率僅115.2Kbps,僅支持文本命令交互,不適用于實時波形傳輸。

五、常見問題與故障排除

問題現象

解決方案

軟件無法識別設備

1. 檢查USB線纜是否支持?jǐn)?shù)據通信(非充電線)

2. 更新至最新版IO Libraries Suite驅動

 LAN連接超時

1. 禁用電腦防火墻臨時規則

2. 確認示波器與電腦處于同一VLAN

GPIB地址沖突

1. 使用示波器菜單"Utility→I/O→GPIB→Address"重新分配地址

2. 檢查GPIB線纜終端電阻是否正確配置



是德示波器DSOX1202A與電腦的四種連接方式及操作步驟詳解(圖2)


通過上述標準化連接流程,DSOX1202A可與各類計算機平臺無縫集成,滿足從基礎教學到復雜測試系統的多樣化需求。用戶需根據實際應用場景選擇最優連接方案:USB適用于快速調試,GPIB兼容傳統架構,LAN則賦能遠程自動化測試。定期更新固件與驅動程序,可確保設備長期保持**兼容性。
