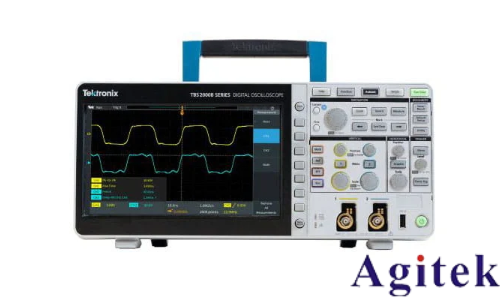

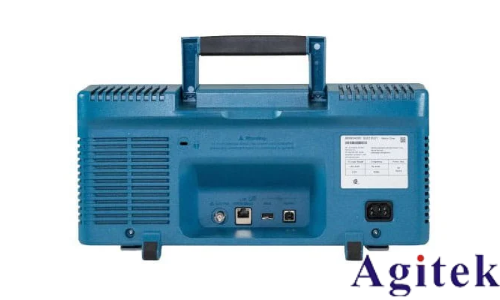

示波器作為電子信號分析的核心工具，其觸發功能的精準設置是穩定顯示波形的關鍵。泰克TBS2204B示波器憑借其多功能觸發模式，可滿足復雜信號的捕獲需求。本文將詳細介紹該型號示波器的觸發設置方法，結合常見應用場景，幫助用戶快速掌握觸發配置技巧。

一、觸發功能基礎：理解觸發模式的作用

觸發模式決定了示波器在何種條件下開始采集并顯示波形。當輸入信號滿足預設條件時，示波器觸發并鎖定波形，避免因信號抖動或隨機變化導致顯示不穩定。泰克TBS2204B提供以下核心觸發模式：

1. 邊沿觸發（Edge Trigger）

適用于周期性信號（如正弦波、方波），通過檢測信號的上升沿或下降沿觸發。常用于測量信號頻率、周期及相位關系。

2. 脈寬觸發（Width Trigger）

針對特定脈沖寬度信號，可設置觸發條件為脈沖寬度大于或小于設定值。例如，捕捉窄脈沖或異常占空比信號。

3. 視頻觸發（Video Trigger）

專為視頻信號設計，支持NTSC、PAL等標準，通過行同步或場同步信號觸發，便于分析視頻信號時序。

4. 邏輯觸發（Logic Trigger）

結合多通道信號邏輯關系（如與、或、非）觸發，適用于數字電路的多信號同步分析。

二、觸發設置步驟：從基礎到高級應用

1. 基本觸發配置（邊沿觸發示例）

步驟1：選擇觸發源

按下示波器面板上的“Trigger”按鈕，進入觸發菜單。

選擇觸發源為信號輸入通道（如CH1或CH2），或外部觸發（若設備支持）。

步驟2：設置觸發類型

在菜單中選擇“Edge”（邊沿觸發）。

設置觸發沿為“Rising”（上升沿）或“Falling”（下降沿）。

步驟3：調整觸發電平

旋轉“Level”旋鈕，使觸發線位于信號波形的穩定區域（通常設為50%幅值）。

若信號存在噪聲，可啟用觸發耦合模式（如“DC”或“AC”）濾除干擾。

步驟4：觸發模式選擇

默認選擇“Auto”（自動觸發）以確保信號持續顯示。

若需單次捕獲，切換至“Normal”模式。

2. 高級觸發應用（PWM異常波形捕捉）

針對脈寬調制（PWM）信號的異常檢測（如占空比突變或欠幅脈沖），需結合以下參數：

觸發類型選擇“Width”

設置脈沖寬度閾值（例如，捕捉寬度<8ns的窄脈沖）。

欠幅脈沖觸發（Undershoot Pulse）

檢測信號低于預設幅值的異常脈沖，適用于電源紋波分析。

占空比觸發（Duty Cycle Trigger）

設定占空比范圍（如80%~90%），觸發非標準占空比波形。

三、故障排除與優化技巧

1. 波形顯示不穩定

檢查觸發電平是否位于信號有效區間。

調整“釋抑時間”（Holdoff）避免高頻信號重復觸發。

2. 觸發延遲調整

使用“Trigger Delay”功能，在觸發事件后延遲顯示特定時間段波形。

3. 存儲深度優化

在捕獲低頻信號時增加存儲深度（如1M點），提升波形細節分辨率。

通過合理配置觸發模式，泰克TBS2204B示波器可實現從簡單周期信號到復雜異常波形的精準捕獲。用戶需根據實際需求選擇觸發類型，并結合觸發電平、脈寬閾值等參數進行微調。掌握觸發功能設置技巧，將顯著提升信號分析的效率和準確性，助力電子設計與故障排查工作。
