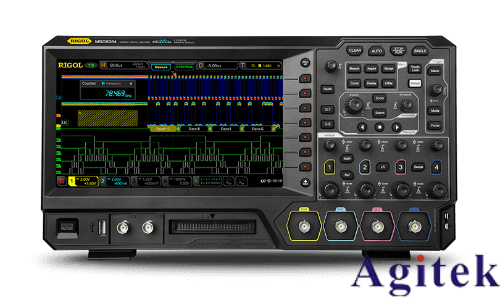

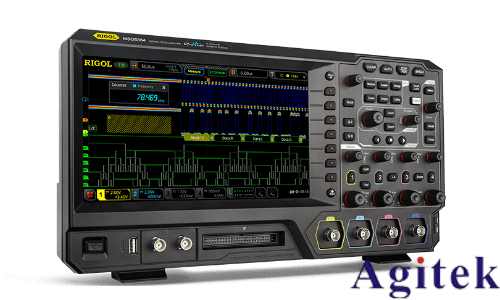

眼圖分析是評估數字信號傳輸質量的重要方法，通過觀察波形疊加效果判斷信號的抖動、噪聲及碼間干擾。本文將詳細介紹MSO5072示波器的眼圖設置步驟，幫助用戶準確獲取眼圖并分析信號特性。

一、連接與基礎設置

1. 信號連接

使用匹配的探頭（如高頻信號需選用低電容探頭）將待測信號接入示波器通道（如CH1）。

確保探頭接地線正確連接，避免信號干擾。

2. 觸發設置

選擇觸發模式：進入“Trigger”菜單，設置觸發源為CH1（與輸入信號通道一致）。

觸發類型：選擇“Edge”（邊沿觸發），并設置觸發邊沿（上升沿/下降沿）和觸發電平，確保波形穩定顯示。

二、眼圖參數配置

1. 時間基準設置（Time/Div）

調整水平時基檔位，使屏幕顯示至少2-3個信號周期（例如，對于100MHz信號，可設置500ns/Div）。

使用“Horizontal”菜單中的“Position”調整波形水平位置，確保關鍵信號部分居中顯示。

2. 垂直靈敏度（V/Div）

設置垂直檔位，使信號幅度占據屏幕垂直方向的70%-80%（例如，信號峰峰值為1V，可設置500mV/Div）。

必要時開啟“垂直耦合”為DC模式，確保直流分量準確顯示。

3. 觸發斜率設置（Slope Trigger）

進入“Trigger”菜單，選擇“Slope”觸發模式。

設置觸發閾值：上限為信號幅值的70%-90%（如0.7V），下限為10%-30%（如0.3V），形成觸發窗口。

設置“條件最大時間”小于信號上升時間，確保捕獲瞬態變化。

4. 余暉模式（Persistence）

打開“Display”菜單，啟用“余暉”功能（可選自動或手動調節時間常數）。

余暉模式可疊加多次波形，突出顯示信號概率分布，便于觀察抖動和噪聲。

三、眼圖優化與測量

1. 波形疊加顯示

調整觸發延遲（Trigger Delay）或滾動模式（Roll），使多個信號周期疊加顯示，形成眼圖輪廓。

2. 測量參數提取

使用“Measure”功能，自動測量眼圖的睜開高度（Eye Height）、交叉點抖動（Jitter）、上升/下降時間等。

手動調整光標（Cursor）進一步驗證參數精度。

3. 色溫/灰度顯示（可選）

部分型號支持數字熒光顯示（Digital Phosphor），通過顏色或亮度差異反映信號概率，增強可視化效果。

四、注意事項

信號頻率匹配：確保示波器帶寬（如MSO5072的700MHz）覆蓋待測信號頻率，避免高頻失真。

環境干擾抑制：測試時避免電磁干擾，使用屏蔽線纜并確保接地良好。

參數動態調整：根據信號特性（如高速/低速、單端/差分）靈活調整觸發閾值和時基設置。

數據記錄：及時保存眼圖截圖及測量結果，便于后續分析。

通過以上步驟，用戶可快速配置普源MSO5072示波器進行眼圖分析，準確評估數字信號的傳輸質量。若需深入調試，建議參考設備手冊的“高級觸發”與“眼圖模板測試”功能，進一步優化測量精度。
