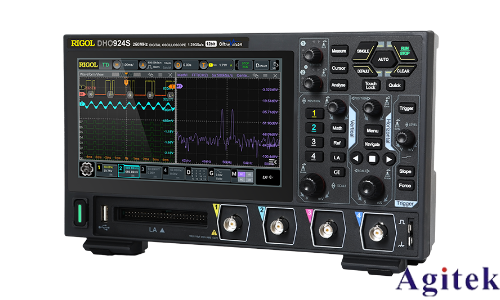

眼圖分析是評估高速數字信號傳輸質量的重要工具，普源DHO924示波器憑借其強大的信號處理能力，為工程師提供了直觀的眼圖測量功能。本文將詳細介紹DHO924的眼圖分析設置步驟、參數優化方法及典型應用場景，幫助用戶快速掌握該功能并提升信號調試效率。

一、信號連接與基礎設置

1. 信號源連接

將待測信號（如USB接口、通信模塊輸出）通過BNC探頭連接至DHO924的CH1或CH2通道。

使用短接地線探頭減少共模干擾，避免長接地線引入高頻噪聲。

2. 觸發模式配置

選擇邊沿觸發（Edge Trigger）模式，確保波形穩定捕獲。

設置觸發源為待測信號通道（如CH1），調整觸發電平至信號幅度的中間位置，避免觸發抖動。

3. 時間與電壓刻度調整

使用TIME/DIV旋鈕將時間基準設置為信號周期的2-3倍，確保完整顯示波形周期。

通過VOLT/DIV調整垂直靈敏度，使信號幅度占據屏幕70%-80%區域，避免過載或細節丟失。

二、眼圖分析參數配置

1. 啟用眼圖模式

進入示波器菜單欄，選擇“Eye Diagram”模式，示波器將自動疊加顯示多次采集的波形，形成眼圖。

2. 關鍵參數測量

眼圖開口（Eye Opening）：評估信號質量的核心指標，開口越大代表誤碼率越低。

抖動（Jitter）：分析信號邊沿的時間偏差，區分隨機抖動與確定性抖動。

閉合度（Eye Closure）：量化波形失真程度，數值越小表示信號完整性越好。

3. 高級優化功能

時鐘恢復（Clock Recovery）：針對抖動敏感場景，啟用該功能可自動補償信號相位偏移。

頻譜分析（FFT）：結合頻譜功能識別高頻干擾源，輔助定位信號反射或串?dāng)_問題。

三、典型應用場景與案例分析

1. USB 3.2接口調試

若眼圖垂直閉合嚴重，可能因終端阻抗不匹配導致信號反射。通過調整傳輸線長度或增加匹配電阻優化設計。

2. 通信系統速率驗證

對比眼圖模板（如PCIe 5.0標準模板）與實測波形，判斷系統是否滿足傳輸速率要求。若眼圖不對稱，可檢查時鐘偏移或電源紋波問題。

3. 故障定位

當眼圖出現“睜開”不均現象時，結合觸發抖動分析鎖定信號異常時間點，輔助排查電路級故障。

四、注意事項與常見問題

1. 帶寬與采樣率校驗

DHO924帶寬為200MHz，測量高頻信號時需確認示波器帶寬是否滿足奈奎斯特定理（采樣率≥信號頻率×2）。

定期使用內置1kHz方波校準信號驗證探頭衰減比與延遲。

2. 環境干擾抑制

使用屏蔽線纜并確保示波器良好接地，避免外部電磁干擾扭曲眼圖。

調整存儲深度至1Mpts提升高頻信號分析精度，但需注意處理速度下降。

3. 觸發條件校準

若眼圖顯示混亂，檢查觸發斜率設置是否覆蓋信號上升/下降區間。必要時切換至序列觸發（Sequence Trigger）模式。

普源DHO924示波器的眼圖分析功能結合了觸發優化、參數測量與頻譜診斷能力，適用于高速數字系統的調試與驗證。通過合理配置觸發條件、動態調整時間與電壓刻度，并結合高級分析工具，工程師可快速定位信號完整性問題，提升產品設計可靠性。在5G通信、數據中心互聯等場景中，該功能將成為提升信號傳輸質量的關鍵技術手段。
