是德示波器EXR604A觸發設置技巧

發布日期:2025-05-16 15:39:46         瀏覽數:

在電子測量領域,示波器的觸發設置如同攝影師手中的快門,決定了信號捕獲的時機與精度。是德示波器EXR604A憑借其強大的觸發功能,成為工程師解決復雜信號分析問題的利器。本文將深入解析其觸發設置的核心技巧,幫助您從基礎到高級應用,實現信號捕獲的精準控制。

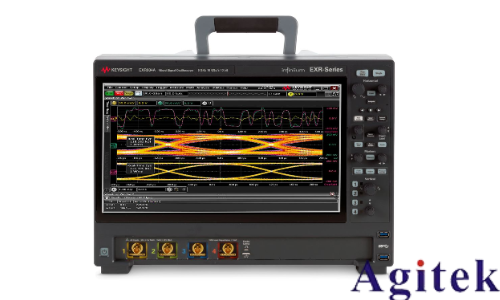

是德示波器EXR604A觸發設置技巧(圖1)


一、觸發源選擇:信號同步的基石

觸發源的選擇是觸發設置的第一步。EXR604A提供內部觸發(INT)、外部觸發(EXT)、電源觸發(LINE)三種模式。對于常規信號分析,優先選擇內部觸發,通過CH1/CH2通道信號實現自同步;當需要多設備協同調試時,外部觸發可通過BNC接口引入獨立參考信號,確保系統級時序?qū)R;而電源觸發則適用于電力電子領域,直接以市電頻率作為基準,分析負載波形與電網的相位關系。

二、觸發類型適配:不同信號的"指紋識別"

1. 邊緣觸發:適用于周期性信號分析。通過設定上升沿/下降沿觸發,可穩定顯示時鐘信號、方波等。需注意調整觸發電平至信號幅值的合理區間(如30%~70%),避免噪聲誤觸發。

2. 脈寬觸發:針對特定脈沖寬度信號設計。例如,在調試PWM控制時,設置脈寬閾值(如>2μs),僅捕獲超寬脈沖,濾除正常控制信號。

3. 視頻觸發:針對復合視頻信號(如NTSC/PAL),可設定場同步或行同步觸發,解析視頻幀結構中的特定行數據。

三、高級觸發組合:破解復雜信號謎題

當面對混合信號時,EXR604A的邏輯觸發與序列觸發功能尤為關鍵。例如,在I2C總線調試中,可通過邏輯觸發設定"SDA低電平且SCL上升沿"組合條件,精準捕獲起始信號;序列觸發則支持多事件串聯,如"上升沿→脈寬觸發→下降沿"的三段式觸發,還原信號時序鏈。

四、觸發參數微調:精度優化的細節藝術

1. 觸發斜率調節:面對緩變信號時,啟用斜率觸發(dV/dt閾值設定),捕捉信號快速轉折點。

2. 噪聲抑制:在高頻信號中,啟用觸發濾波功能(帶寬限制至20MHz),剔除毛刺干擾。

3. 預觸發延遲:通過設置-10格至+10格的延遲時間,提前捕獲觸發點前的信號前奏,還原完整事件周期。

五、實戰技巧與避坑指南

觸發不穩定排查:若波形持續滾動,優先檢查探頭補償是否正確(探頭衰減比與示波器設置需一致)。

低頻信號優化:對于10Hz以下信號,切換至單次觸發模式,避免連續觸發導致的波形疊加。

觸發耦合選擇:交流耦合適用于觀察疊加直流的信號,直流耦合則保留完整信號細節。

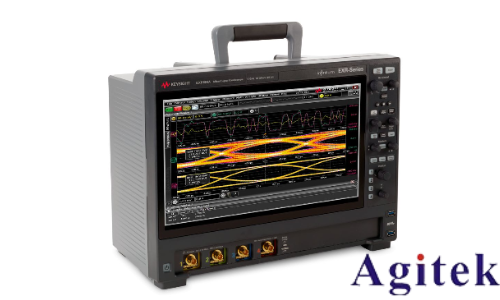

是德示波器EXR604A觸發設置技巧(圖2)


掌握是德EXR604A的觸發設置技巧,不僅是操作儀器的基本功,更是提升信號分析深度的關鍵。通過靈活配置觸發源、類型及參數,工程師能像偵探般從紛繁波形的蛛絲馬跡中,提取出決定設計成敗的關鍵信息。建議結合具體應用場景反復實踐,必要時參考官方手冊中的觸發時序圖,逐步解鎖示波器的深層潛能。
