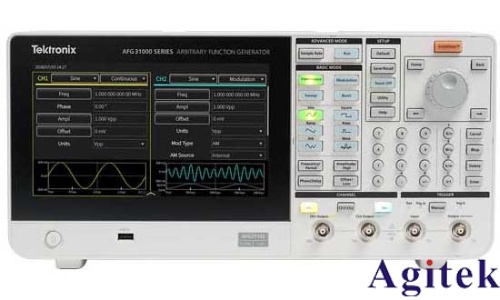

在電子系統測試與信號仿真領域，噪聲信號作為評估設備抗干擾能力的關鍵工具，其生成與調節的靈活性直接影響測試結果的可靠性。泰克AFG31000系列任意波形函數發生器憑借先進的噪聲生成模塊與精密參數調節功能，為科研、通信、工業控制等場景提供了高保真的噪聲信號解決方案。本文將深入探討該系列信號發生器在噪聲信號類型、調節方法及典型應用中的技術特性。

一、噪聲信號類型：覆蓋多元應用場景的生成能力

AFG31000內置的噪聲生成模塊支持多種標準噪聲波形，滿足不同測試需求：

1. 白噪聲（White Noise）：在頻譜范圍內具有均勻功率分布的隨機信號，適用于模擬電磁干擾、通信系統誤碼率測試等場景。用戶可通過設置帶寬與幅度，自定義噪聲的頻譜范圍與強度。

2. 粉紅噪聲（Pink Noise）：頻譜密度與頻率成反比的1/f噪聲，常用于音頻設備頻率響應測試及聲學環境仿真。發生器提供可調節的截止頻率與斜率參數，實現精準頻譜控制。

3. 高斯噪聲（Gaussian Noise）：遵循正態分布的概率密度函數，適用于模擬自然環境中隨機誤差信號。用戶可定義均值、標準差及采樣率，生成符合特定統計特性的高斯波形。

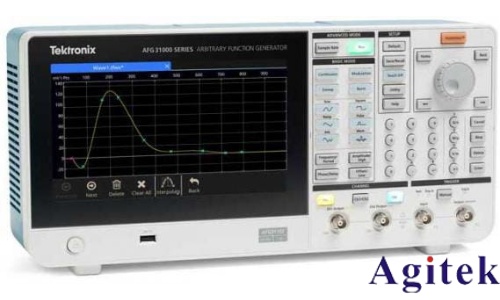

4. 自定義調制噪聲：通過ArbBuilder工具，用戶可導入任意波形數據（如示波器捕獲的干擾信號）進行調制，實現復雜環境下的信號保真度測試。

二、參數調節機制：精密控制與實時監測

為滿足精密測試需求，AFG31000提供了多維度的噪聲信號調節功能：

1. 頻譜特性調節

頻率范圍：支持1μHz至250MHz的寬帶噪聲輸出，通過掃頻模式實現動態頻譜掃描。

幅度調制：支持AM、FM、PM調制模式，疊加正弦、脈沖等調制波形，模擬真實干擾場景。

2. 時域特性控制

噪聲持續時間與突發模式：可設置噪聲信號的持續時間、周期及觸發條件，適用于電源紋波測試中的瞬態干擾模擬。

采樣率與分辨率：最高2GSa/s采樣率與14位垂直分辨率確保噪聲細節的高保真輸出，避免信號失真。

3. 實時監測與校準

內置波形監測功能可實時顯示輸出噪聲的頻譜密度、幅度偏差，結合自校準系統確保長期穩定性。用戶可通過觸摸屏界面或LXI-C遠程接口實現參數動態調整。

三、典型應用場景與優勢

1. 電源穩定性測試：通過疊加白噪聲與50Hz正弦波模擬電網干擾，觀測電源輸出紋波與動態響應時間，驗證其抗干擾能力。

2. 通信系統誤碼率測試：生成高斯噪聲調制信號，評估接收機在不同信噪比條件下的解碼性能。

3. 傳感器校準：利用ArbBuilder復現傳感器實際輸出噪聲，驗證信號調理電路的濾波效果。

四、操作注意事項

阻抗匹配：輸出噪聲時需確認連接設備阻抗（如50Ω），避免反射導致的信號失真。

采樣率一致性：復現示波器捕獲波形時，需確保發生器采樣率不低于原始采樣率，避免頻譜混疊。

定期校準：利用內置自校準功能每季度進行精度校準，維持長期測試可靠性。

泰克AFG31000系列通過多樣化的噪聲類型生成能力與精密參數調節機制，為復雜電子系統測試提供了靈活且可靠的信號源解決方案。其結合觸摸屏操作界面與遠程控制功能，顯著提升了測試效率與精度，在工程驗證與科研實驗中展現出廣泛的應用價值。
