如何用泰克示波器TPS2000精準測量BMS充放電波形

發布日期:2025-05-30 11:15:30         瀏覽數:

電池管理系統(BMS)的充放電波形測量是評估電池性能與安全性的關鍵環節。泰克TPS2000系列隔離示波器憑借其高帶寬、多通道隔離設計以及強大的數學運算功能,成為BMS測試的理想工具。本文將詳細介紹如何使用該示波器精準測量BMS充放電波形,確保測試結果的可靠性與準確性。

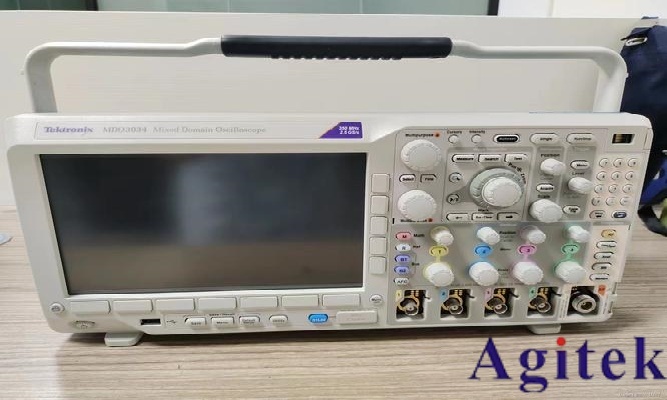

如何用泰克示波器TPS2000精準測量BMS充放電波形   (圖1)

一、測量前的準備

1. 選擇合適的探頭:根據BMS的電壓和電流范圍,選擇匹配的差分探頭和電流探頭。例如,高壓部分選用隔離差分探頭,電流測量選用鉗形或羅氏線圈探頭,確保量程覆蓋實際信號范圍。

2. 檢查探頭衰減設置:確保探頭衰減系數(如X10、X100)與示波器通道設置一致,避免測量誤差。

二、連接與設置

1. 信號連接:

將電壓探頭分別連接至BMS的充放電電壓監測點,接地端正確連接系統地;

電流探頭(如鉗形探頭)夾住充放電回路導線,輸出端連接示波器電流輸入通道。

2. 示波器基本設置:

啟動示波器后,按下“AUTOSET”快速初始化設置;

調整垂直靈敏度(V/div)和時基(s/div),使波形在屏幕中清晰顯示;

選擇輸入耦合方式為“DC”,捕捉完整的充放電動態變化。

三、觸發與波形穩定

1. 觸發配置:

進入“Trigger”菜單,選擇邊沿觸發模式,設置觸發源為電壓或電流通道;

調整觸發電平至波形關鍵位置(如充放電切換點),確保波形穩定顯示。

2. 高級觸發選項:對于復雜波形,可啟用脈寬觸發或欠幅觸發,排除干擾信號。

四、數學運算與功率分析

TPS2000支持實時數學運算功能,可直接計算瞬時功率:

1. 按下“MATH MENU”鍵,選擇“Operation”→“乘法(X)”;

2. 設置乘法通道為電壓(CH1)與電流(CH2),生成功率波形;

3. 調整功率波形的垂直刻度,觀察能量變化趨勢。

五、數據分析與記錄

1. 參數測量:使用示波器的“Measure”功能,自動讀取電壓/電流峰值、平均值、頻率等參數;

2. 波形保存:將關鍵波形存儲至U盤或通過USB導出至PC,進行離線分析;

3. 異常檢測:觀察波形是否存在過沖、紋波異常,結合參數數據判斷BMS控制策略的有效性。

六、注意事項

1. 安全第一:BMS測試涉及高壓,務必確認示波器隔離通道功能已啟用,避免觸電風險;

2. 探頭校準:定期校準探頭和示波器,確保測量精度;

3. 環境干擾:避免在強電磁場環境下測試,必要時使用屏蔽措施。

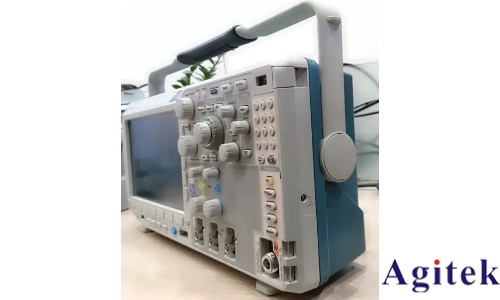

如何用泰克示波器TPS2000精準測量BMS充放電波形   (圖2)

泰克TPS2000示波器通過多通道隔離設計、精準觸發與數學運算功能,可高效捕獲BMS充放電過程中的電壓、電流及功率波形。合理配置參數與觸發條件,結合數據分析工具,工程師能快速評估電池性能、診斷系統問題,為BMS研發與維護提供有力支撐。遵循操作規范與注意事項,更能保障測試安全與結果可靠性。
