泰克示波器TBS1102X光標測量功能

發布日期：2025-05-21 13:51:57 瀏覽數：

泰克示波器TBS1102X作為一款高性能電子測量工具，其光標測量功能為工程師和科研人員的信號分析提供了強大支持。通過水平和垂直光標的靈活切換與精準定位，用戶能夠快速獲取波形的關鍵參數，大幅提升測試效率與數據準確性。

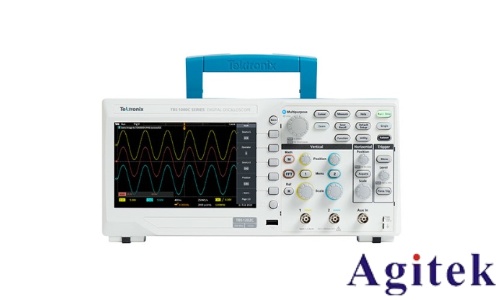

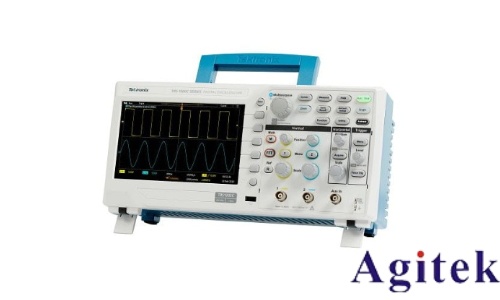

泰克示波器TBS1102X光標測量功能(圖1)

一、光標測量功能的基本原理與操作

TBS1102X的光標分為水平光標和垂直光標兩種模式，分別用于時間軸和電壓軸的測量。操作時，用戶只需按下控制面板上的“光標”按鈕，即可在兩種模式間切換。通過旋鈕或觸摸屏調節光標位置，示波器會自動顯示光標所在點的電壓值、時間差或頻率等數據。例如，在分析信號周期時，水平光標可精確標記波形兩個峰值間的時間間隔，直接計算出頻率；垂直光標則能鎖定信號的最大值、最小值，幫助判斷幅值特性。

二、應用場景：從基礎測量到復雜調試

1. 波形周期與頻率分析：通過水平光標定位信號周期，結合示波器的自動測量功能，快速獲取頻率參數。在通信設備調試中，該功能可直觀展示信號穩定性。

2. 幅度與過載檢測：垂直光標測量峰值電壓，幫助評估信號是否在系統容忍范圍內。例如，在電源設計中，可實時監測紋波幅度，預防電路過載。

3. 時延與同步優化：多通道信號分析時，利用水平光標對比不同通道的觸發時間差，為系統同步設計提供數據支持。

4. 故障快速定位：在電路異常排查中，光標可聚焦于波形突變點，精確讀取異常發生的時間與電壓值，縮小故障排查范圍。

三、操作技巧與注意事項

精準定位：使用高分辨率觸摸屏或旋鈕微調光標，避免人為操作誤差。

窗口選擇：結合示波器的數學運算功能（如FFT分析），在頻域與時光標聯動分析中，切換合適窗口（如Hanning窗）減少頻譜泄漏。

數據導出：通過USB或網絡連接將測量結果保存至電腦，便于后續數據處理與報告生成。

校準維護：定期校準示波器垂直靈敏度（如±3% DC精度），確保測量數據的可靠性。

四、技術優勢與行業價值

TBS1102X的1 GS/s采樣率與100MHz帶寬，保障了光標測量在高頻信號中的精度。其開放式架構支持第三方軟件擴展，用戶可定制化開發更復雜的分析流程。在通信、汽車電子、醫療器械等領域，光標功能不僅加速了研發測試流程，更成為產品質量把控的關鍵工具。
