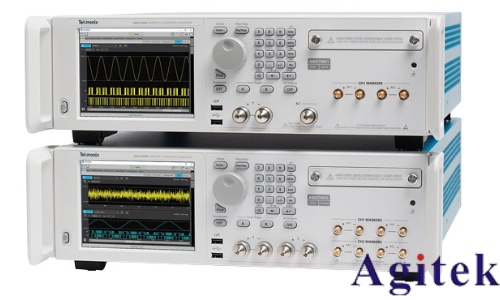

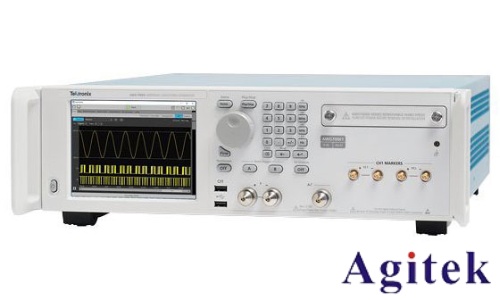

信號發生器作為電子測試領域的核心設備，其頻率分辨率直接影響測試的精度和可靠性。在無線通信、雷達系統、精密測量等場景中，高頻率分辨率的信號發生器能夠更精準地捕捉信號特征，提升測試結果的準確性。本文將從硬件優化、算法改進和系統校準三個方面探討提升信號發生器頻率分辨率的方法。

一、硬件優化：核心組件的升級與改進

1. 高性能振蕩器的選用

信號發生器的頻率源通常基于振蕩器，其穩定性與精度決定了輸出信號的基礎性能。傳統LC振蕩器雖成本低，但頻率穩定性受環境影響較大。相比之下，石英晶體振蕩器（OCXO）和溫度補償晶體振蕩器（TCXO）通過溫度補償電路降低溫漂，大幅提升頻率穩定性。在更高要求場景中，恒溫晶體振蕩器（OCXO）通過恒溫槽技術將溫度波動控制在極小范圍，實現ppb級頻率精度，成為提升分辨率的首選。

2. 頻率合成技術的升級

現代信號發生器常采用直接數字合成（DDS）和鎖相環（PLL）技術。DDS通過數字方式直接生成波形，具有極高的頻率分辨率和快速切換能力，但受限于奈奎斯特采樣定理，高頻輸出受限。而PLL通過相位鎖定實現寬頻輸出，但分辨率較低。結合兩者的混合頻率合成技術（如DDS+PLL）成為主流方案：DDS生成高精度參考信號，PLL進行倍頻與鎖相，兼顧分辨率與帶寬，實現寬頻范圍內的高精度輸出。

二、軟件與算法優化：數字化技術的賦能

1. 數字信號處理（DSP）算法優化

通過增加抽樣點數和優化離散傅里葉變換（FFT）算法，可提升頻譜分析的精細度。例如，在時域生成信號時，采用更高階的插值算法（如立方插值）減少波形重構誤差；在頻域分析中，通過加窗函數（如漢寧窗）抑制頻譜泄露，從而提高頻率分辨率。此外，動態調整采樣率與信號帶寬的匹配關系，可進一步優化頻譜細化能力。

2. 相位噪聲抑制算法

相位噪聲是限制頻率分辨率的關鍵因素。通過數字濾波技術（如FIR濾波器）對輸出信號進行后處理，或采用自適應噪聲抵消技術，可有效降低相位抖動。部分高端信號發生器還引入機器學習算法，實時預測和補償溫度、電源波動引起的相位誤差，進一步提升頻率穩定性。

三、系統校準與補償：環境因素的精細化控制

1. 溫度補償與校準機制

環境溫度變化會導致電子元件參數漂移，從而影響頻率精度。引入實時溫度監測模塊，通過內置補償算法動態調整振蕩器參數（如變?nèi)荻O管電壓），可抵消溫漂影響。此外，定期使用高精度頻率計進行校準，建立溫度-頻率修正數據庫，實現全溫域范圍內的精度保障。

2. 外部參考信號的同步

將信號發生器與原子鐘、GPS授時系統等高精度外部參考源同步，通過鎖相技術將本地頻率基準鎖定在外部標準頻率上，可突破設備固有頻率源的限制，實現更高分辨率的長期穩定輸出。

四、現代技術的融合創新

1. 微電子技術的突破

隨著半導體工藝進步，集成化頻率合成芯片（如SiGe BiCMOS工藝）大幅縮小了系統體積，同時提升了頻率切換速度和相位噪聲性能。新型材料（如氮化鎵GaN）的應用，進一步拓展了信號發生器的頻率覆蓋范圍，為更高分辨率的實現提供硬件基礎。

2. AI輔助優化系統

部分前沿設備引入AI算法，實時分析輸出信號的頻譜特征，自動調整硬件參數（如PLL環路帶寬、DDS相位累加器位數），實現自適應優化。例如，在復雜電磁環境中，系統可自動識別干擾頻段并調整輸出頻率，確保測試信號純凈度。

信號發生器頻率分辨率的提升是硬件、算法與校準技術協同優化的結果。從核心振蕩器的升級到數字信號處理技術的創新，從環境因素補償?shù)紸I技術的融合，每一步改進都在拓展信號發生器的性能邊界。未來，隨著5G通信、量子計算等領域的快速發展，更高分辨率、更低相位噪聲的信號發生器將成為精密測試與科研探索的關鍵支撐，推動電子測量技術邁向新的高度。
