萬用表是一種多功能的測量工具，廣泛應用于電子、電氣和工程領域。現代數字萬用表（DMM）通常具備多種測量功能，包括電壓、電流、電阻和電容測量。本指南將詳細介紹如何使用萬用表測量電容的步驟、注意事項及一些常見問題的解決方法。

準備工作

在開始測量之前，確保以下幾個方面：

設備檢查：確保你的萬用表具有電容測量功能。這通常會標示為“CAP”或帶有電容符號（一個平行板電容器圖形）。

探頭連接：確認萬用表探頭連接正確且無損壞。

2. 安全注意事項

在進行任何電氣測量前，遵循以下安全提示：

斷電操作：確保被測電路或元件已完全斷電，并放電以避免殘留電荷引起誤測或觸電風險。

佩戴防護裝備：如有必要，佩戴絕緣手套和護目鏡。

環境檢查：在干燥、無靜電的環境中進行測量，以減少干擾和提高安全性。

3. 測量步驟

步驟一：設置萬用表

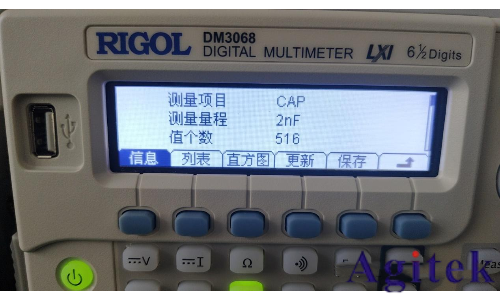

選擇電容檔位：將萬用表旋轉開關設置到電容測量檔位。通常，該檔位標有“CAP”或一個電容符號（類似兩個并排的垂直線條）。

步驟二：準備電容器

斷開電源：確保要測量的電容器與電源斷開。

放電處理：使用電阻或?qū)Ь€短接電容器兩端，確保其完全放電。在大容量電容器上，放電過程中可能會產生火花，請小心處理。

拆除電容器：在實際電路中進行測量時，最好將電容器斷開，以免其他元件影響測量結果。

步驟三：進行測量

連接探頭：將萬用表的紅色探頭（正極）和黑色探頭（負極）分別接觸電容器的兩個引腳。如果電容器有極性（如電解電容），請確保紅色探頭接正極，黑色探頭接負極。

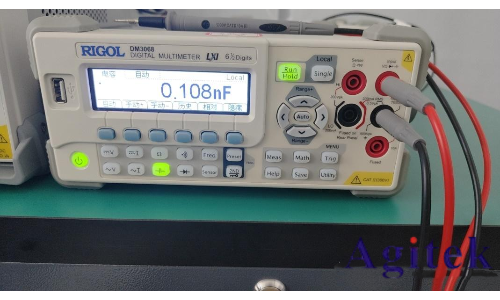

讀取數據：觀察萬用表顯示屏上的讀數。現代數字萬用表會自動檢測并顯示電容值，單位通常為法拉（F）、微法（uF）、納法（nF）或皮法（pF）。例如，顯示“1000 uF”表示電容值為1000微法。

步驟四：記錄和分析數據

記錄結果：將測量結果記錄在筆記本或電子表格中，方便后續分析。

對比規格：將測量結果與電容器規格標簽上的額定值對比，判斷電容器是否正常工作。如果差異較大，電容器可能需要更換。

4. 特殊情況處理

非極性電容器

對于非極性電容器（如陶瓷電容、薄膜電容等），不必擔心探頭的極性交換。只需將探頭分別連接到電容器的兩端即可。

極性電容器

對于極性電容器（如電解電容器），務必注意探頭的連接方向。錯誤連接可能導致測量不準確，甚至損壞電容器。

大容量電容器

測量大容量電容器（如超過1毫法拉）的過程中，萬用表可能需要更長的時間來穩定讀數。耐心等待顯示屏穩定后再記錄數據。

小容量電容器

對于小容量電容器（如皮法級別），萬用表可能無法提供足夠的精度。考慮使用專業的電容計或LCR表進行測量。

5. 常見問題及解決方法

顯示“OL”或過載

如果萬用表顯示“OL”或過載，說明被測電容器的容量超出當前檔位的測量范圍。嘗試調整檔位或使用支持更高范圍的萬用表。

不穩定讀數

若讀數不穩定，可能原因包括電容器未完全放電、探頭接觸不良或電容器故障。重新放電電容器，檢查探頭連接，或更換電容器再測量。

無顯示

如果萬用表無任何顯示，首先檢查電池狀態，然后確認是否正確選擇了電容測量檔位。若問題仍存在，可能是萬用表故障，需要進行維修或更換。

6. 注意事項和建議

校準和維護

定期校準萬用表，確保其測量準確性。保持探頭清潔，避免氧化或損壞。

使用說明書

仔細閱讀并遵循萬用表的使用說明書，了解具體操作方法和安全注意事項。

避免靜電干擾

在測量過程中，盡量避免靜電干擾，尤其是在測量小容量電容器時。可以通過佩戴防靜電手環或在防靜電工作臺上操作來減少干擾。

結論

使用萬用表測量電容是電子和電氣工程中常見且重要的操作。通過正確選擇檔位、斷電放電、穩妥連接探頭以及仔細讀取和記錄數據，可以準確測量電容器的容量。掌握這一技能不僅有助于故障診斷和電路調試，還能提升個人的電子測試與測量技術水平。
