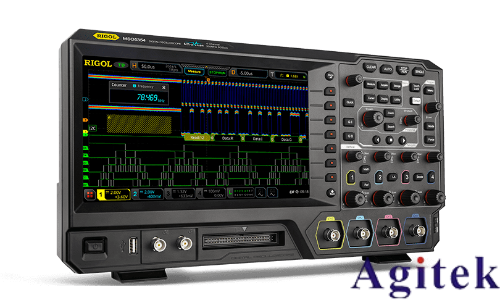

普源示波器DHO5108是一款高性能數字示波器，廣泛應用于電子測試領域。本文將詳細介紹其基本操作步驟、參數設置及注意事項，幫助用戶快速掌握設備使用技巧。

一、準備工作

1. 確認示波器及配件齊全，包括電源適配器、無源電壓探頭、接地線等。

2. 檢查設備外觀及連接端口，確保無損壞。

3. 閱讀用戶手冊，熟悉面板按鍵及菜單功能。

二、連接與基本設置

1. 電源連接：將示波器電源線插入電源插座，按下電源開關，等待啟動。

2. 信號連接：

使用無源探頭連接待測信號源與示波器輸入端口（如CH1或CH2）。

確保探頭接地端與電路公共地連接，避免接地環路干擾。

3. 初步參數設置：

選擇通道：按下CH1/CH2按鈕激活對應通道。

設置耦合模式：根據信號類型選擇AC（交流）或DC（直流）。

調整垂直靈敏度（V/div）和水平時間基準（t/div），使波形完整顯示在屏幕中心。

三、波形觀察與測量

1. 觸發設置：

選擇觸發模式（如自動、邊緣觸發），調整觸發電平，確保波形穩定顯示。

高頻信號建議選擇“斜率觸發”或“脈沖觸發”。

2. 測量參數：

使用游標功能測量電壓峰-峰值、頻率、周期等。

啟用數學運算功能（如加減乘除）分析多通道信號關系。

3. 紋波測量（示例）：

連接電源輸出至示波器輸入端。

設置帶寬限制（如20MHz），避免高頻噪聲干擾。

讀取紋波峰-峰值，判斷是否符合系統要求（如模擬電路≤10mV）。

四、高級功能與調試

1. 雙通道應用：同時連接兩路信號，分析相位差、時序關系。

2. 總線解碼：支持I2C、SPI等協議解碼，便于數字信號分析。

3. 數據保存：將波形或解碼結果導出至U盤或電腦進行后續分析。

五、注意事項

1. 安全操作：

避免將輸入端直接連接高壓電源。

測量前確認接地線連接正確，防止靜電損壞設備。

2. 參數優化：

選擇合適探頭衰減比（如10:1），確保輸入信號不超量程。

根據信號頻率調整帶寬（如低頻信號降低帶寬抑制噪聲）。

3. 定期校準：使用校準信號源驗證示波器測量精度，避免誤差累積。

六、故障排查

1. 波形不穩定：檢查觸發模式及電平設置，或切換至單次觸發模式。

2. 測量誤差大：確認探頭補償是否正確，輸入阻抗是否匹配。

3. 信號失真：提高采樣率或調整垂直靈敏度重新捕獲波形。

普源DHO5108示波器操作需結合具體測試場景靈活調整參數。建議初學者從基礎測量入手，逐步嘗試高級功能。如遇復雜問題，可參考用戶手冊或聯系技術支持。通過反復實踐，用戶將能高效利用該設備進行電路調試與信號分析。

提示：每次使用后及時關閉電源，保持設備清潔，定期維護以延長使用壽命。
