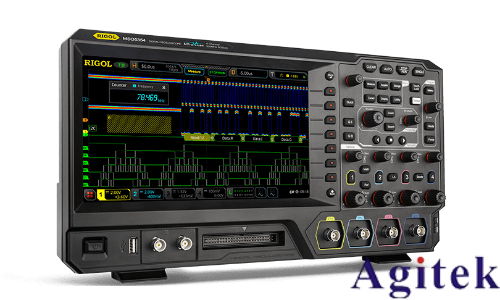

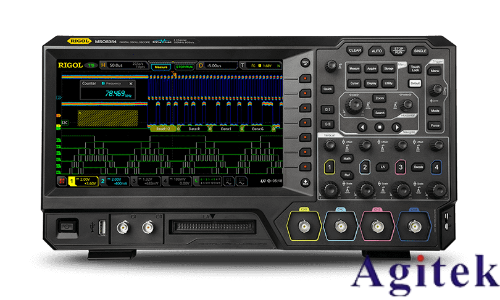

普源示波器MSO5074作為一款高性能數字示波器，在電子測試與信號分析中應用廣泛。當用戶需要觀察屏幕右下角的方波信號時，正確設置和調整示波器參數是關鍵。本文將結合操作步驟與注意事項，詳細說明如何有效觀測并分析該區域的方波信號。

一、連接與基本設置

1.信號源連接：確保方波信號源通過BNC線正確接入示波器的輸入通道（如CH1或CH2）。注意信號幅度是否在示波器的安全測量范圍內，避免損壞設備。

2.電源與初始化：接通電源后，按下“Default”鍵恢復默認設置，避免遺留參數干擾觀測。

3.自動設置輔助：接入信號后，可先按“AutoSetup”鍵，示波器將自動調整部分參數（如時間刻度、電壓刻度）使波形初步顯示，但后續需手動優化。

二、觸發與穩定性調整

1.觸發模式選擇：進入觸發菜單，選擇“邊沿觸發”（Edge Trigger），并設置觸發源為當前觀測通道（如CH1）。針對方波，優先選擇上升沿或下降沿觸發。

2.觸發電平調節：通過旋鈕或菜單調整觸發電平，使其位于方波信號的高低電平中間位置，確保波形穩定觸發、無漂移。

3.觸發位置微調：若方波顯示位置偏向屏幕右下角，可調整“觸發位移”參數，或使用水平/垂直位移旋鈕手動移動波形至目標區域。

三、波形顯示與參數優化

1.時基與垂直刻度：旋轉“TIME/DIV”旋鈕調整水平時間刻度，使方波周期完整顯示；通過“VOLT/DIV”旋鈕設置垂直電壓刻度，清晰展現幅值細節。

2.耦合模式選擇：若方波含直流分量，選擇“DC耦合”；若僅關注交流成分，切換至“AC耦合”。

3.輝度與對比度調節：根據環境光線，適度調整屏幕輝度與對比度，避免波形過暗或過亮影響觀察。

四、信號測量與分析

1.光標測量：啟用示波器的光標功能，通過移動光標精確讀取方波的上升時間、下降時間、頻率及占空比等參數。

2.數學運算應用：利用示波器的加減乘除運算功能，對比多信號相位差；或使用傅里葉變換分析方波的頻譜成分。

3.存儲與回放：若需后續分析，可保存當前波形數據至U盤或電腦，便于離線研究。

五、注意事項與故障排查

1.探頭接地：確保探頭接地端正確連接電路公共地，避免懸浮接地引入干擾。

2.信號過載保護：若示波器提示“Overload”，立即降低輸入電壓或調整探頭衰減比。

3.波形異常處理：若右下角方波顯示失真或抖動，檢查觸發設置是否合理，或嘗試調整采樣率與帶寬限制。

六、高級技巧

對于復雜信號場景，可啟用示波器的“序列觸發”或“模板測試”功能，精準捕獲特定時序的方波事件。此外，結合MSO5074的嵌入式邏輯分析功能，同步解碼數字信號與方波時序關系。

通過以上步驟，用戶能有效觀測并分析普源示波器MSO5074右下角的方波信號，精準獲取其參數與特性。合理配置觸發與顯示參數，不僅能提升測試效率，更能為電路調試與故障定位提供可靠依據。操作時需始終參考設備用戶手冊，確保規范使用，保障測量準確性。
