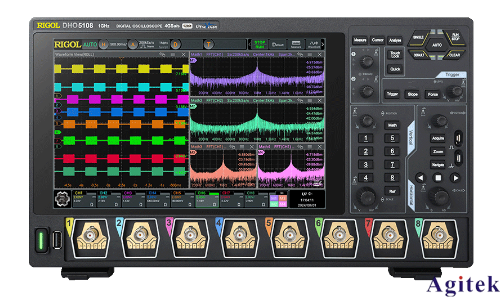

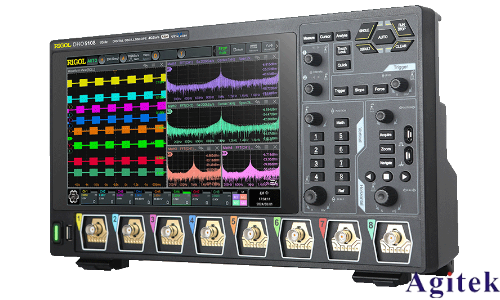

普源示波器DHO5108作為一款高性能電子測量儀器，其觸發功能在信號捕捉與分析中至關重要。合理設置觸發參數，能有效定位異常信號、穩定波形顯示，提高測試效率。本文將詳細介紹DHO5108的觸發功能設置方法及其應用場景，幫助用戶快速掌握操作要點。

一、觸發功能概述

DHO5108示波器支持多種觸發模式，包括邊沿觸發、脈寬觸發、電平觸發、邏輯觸發等。觸發機制的核心在于設定信號特征閾值，當輸入信號滿足條件時，示波器自動捕獲并顯示波形，確保用戶精準觀測目標信號。不同觸發模式適用于不同的測試場景，靈活配置可大幅提升分析效率。

二、觸發功能設置步驟

1. 進入觸發菜單

    按下示波器面板上的“Trigger”鍵，進入觸發設置界面。

    通過旋鈕或菜單選項選擇觸發類型（如Edge、Width、Level等）。

2. 選擇觸發模式

    邊沿觸發：適用于觀測信號的上升沿或下降沿，設置觸發源（CH1/CH2）、極性（正/負）、觸發電平。

    脈寬觸發：針對特定脈寬的信號，設定脈寬范圍（最小/最大值）及觸發極性（正脈寬/負脈寬）。

    邏輯觸發：多通道信號邏輯組合觸發，適用于復雜數字電路分析。

3. 參數精細化調整

    觸發電平：調整觸發閾值電壓，確保波形穩定顯示。

    觸發耦合：選擇AC/DC模式，濾除干擾或保留直流成分。

    觸發延遲：設定觸發后的采集延遲時間，便于觀察信號后續變化。

4. 單次觸發模式

    切換至“Single”模式，示波器僅捕獲滿足觸發條件的一次信號，適用于瞬態或低頻信號的捕捉，如電路啟動過程的異常波形。

三、應用場景示例

1. 調試電路時序問題：使用脈寬觸發捕捉特定寬度的時鐘信號，分析時序偏差。

2. 測量信號抖動：通過邊沿觸發配合單次模式，精確捕獲時鐘信號的上升沿抖動。

3. 故障定位：在數字電路中，利用邏輯觸發監測多信號邏輯錯誤（如與、或、非條件）。

四、注意事項

設置觸發源時需確認信號通道正確（如CH1或外部觸發輸入）。

高頻信號測量需使用匹配探頭并校準補償，避免信號失真。

觸發參數設置過窄可能導致波形無法捕獲，需根據實際信號特征動態調整范圍。

單次觸發模式下，需等待信號滿足條件后自動采集，避免誤操作。

DHO5108示波器的觸發功能為用戶提供了強大的信號篩選與分析能力。通過合理配置觸發類型、參數及模式，用戶可高效應對各類測試需求，從簡單的波形觀測到復雜的時序調試，均能得到精準結果。掌握觸發功能設置技巧，將顯著提升電子設計與故障排查的效率。
