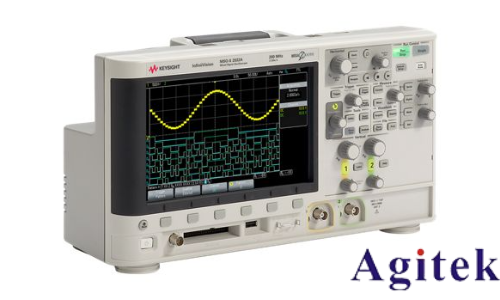

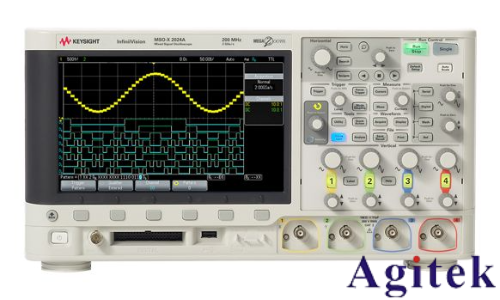

是德示波器DSOX2024A滾動模式如何設置
是德示波器DSOX2024A的滾動模式(Roll Mode)是一種強大的實時信號監測工具,適用于觀察電源紋波、通信信號包絡、機械振動等動態變化的信號。通過連續滾動顯示波形,用戶可實時捕捉信號的長期趨勢與細節變化。本文將詳細介紹DSOX2024A滾動模式的設置步驟及實用技巧,幫助用戶高效完成配置。
一、滾動模式設置步驟
1. 進入滾動模式
按下示波器前面板上的“Horiz”(水平控制)按鈕,進入水平設置菜單。
通過旋鈕或方向鍵選擇“Acquisition Mode”,切換至“Roll”模式。確認后,屏幕波形將自右向左連續滾動顯示,默認時基為自動調整狀態。
2. 調整滾動速度(Horizontal Timebase)
滾動速度由水平時基決定,范圍通常為200 ms/div至1 s/div。
旋轉“Horizontal Position/Scale”旋鈕調整時基:數值越小(如200 ms/div)滾動速度越快,適用于快速變化信號;數值越大(如1 s/div)滾動速度越慢,便于分析低頻信號細節。例如監測50 Hz電源紋波時,建議設置時基為500 ms/div。
3. 優化觸發設置
滾動模式下觸發功能仍有效,推薦使用:
邊沿觸發(Edge Trigger):適用于周期性信號,設置觸發源、電平及邊沿類型(上升/下降)。
視頻觸發(Video Trigger):針對調制信號或視頻信號,確保波形同步顯示。
若波形顯示不穩定,可啟用“AutoTrigger”或手動調整觸發電平,避免觸發點頻繁變動導致顯示混亂。
4. 垂直控制與實時測量
調整垂直檔位(Vertical Scale)確保信號幅度清晰顯示(如將峰峰值調整至屏幕80%高度)。
啟用“AutoMeasure”功能,實時顯示頻率、峰峰值、周期等參數。
如需暫停滾動進行詳細分析,按下“Run/Stop”鍵凍結波形,使用光標或標記功能定位關鍵點。
5. 數據記錄與保存
啟用“Waveform Recording”功能,設置記錄時長(可達數小時)和采樣率。
數據可保存至內部存儲器或USB設備,支持CSV、MATLAB格式導出,便于離線分析。需定期檢查存儲空間,避免數據丟失。
二、典型應用場景與參數配置
1. 電源紋波測試
設置滾動速度:500 ms/div,聯動頻譜分析功能(FFT)定位紋波頻域特征。
觸發模式:邊沿觸發(上升沿),觸發電平設為信號峰值的70%。
2. 通信信號監測
滾動速度:1 s/div,多通道同步對比基帶與調制信號相位關系。
觸發模式:視頻觸發,確保調制信號同步顯示。
3. 機械振動分析
滾動速度根據振動頻率調整(低頻設備設為2 s/div)。
觸發源選擇振動信號通道,啟用波形差分運算(Math功能)突出頻率漂移趨勢。
三、注意事項與優化技巧
高頻信號限制:滾動模式適用于<10 kHz信號,高頻信號需降低時基或使用Zoom功能。
觸發優化:若顯示混亂,調整觸發電平或啟用AutoTrigger匹配信號動態變化。
操作誤區:避免在滾動模式下使用單次觸發(Single),否則僅捕獲單次波形后停止滾動。
數據記錄管理:長時間記錄需確保存儲空間充足,定期檢查狀態。
四、進階應用:遠程控制與自動化
通過LAN接口或USB連接電腦,使用SCPI命令(如`:ACQUIRE:ROLL ON`)遠程啟用滾動模式,結合Python腳本實現自動化監測。例如,設置滾動速度500 ms/div的命令為`:HORIZONTAL:SCALE 500E-3`。
通過合理配置滾動模式的時基、觸發條件和測量參數,DSOX2024A可高效監測動態信號,為電源調試、通信測試及振動分析等場景提供精準數據支持。掌握觸發優化與參數聯動技巧,更能發揮示波器的深層功能,助力電子設計與故障排查。操作時需結合信號特性靈活調整,并遵循安全規范確保持續穩定運行。
