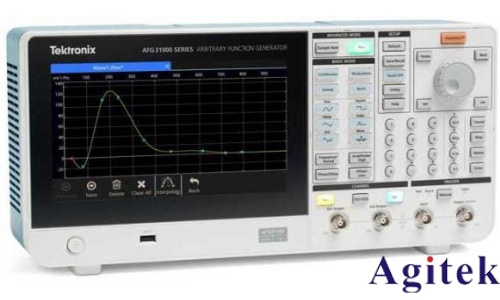

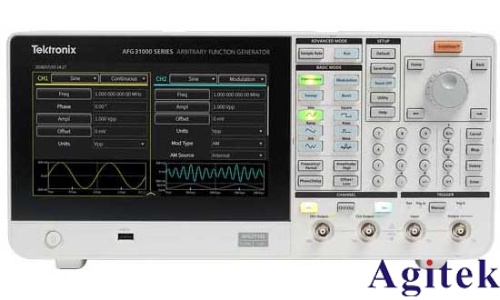

采用 InstaView? 技術的泰克AFG31000 系列為內置波形發生應用程序、具有實時波形監測功能并采用智能用戶界面的一款高性能任意波函數發生器。

驗證連接 DUT 后輸出波形

InstaView? 技術用在任意波函數發生器上可直接查看連接 DUT 后的實時波形，無需使用示波器或其他設備，節省測試時間并避免因阻抗不匹配導致的實驗錯誤。

一分鐘內完成雙脈沖測試

泰克AFG31000 是一款包括內置雙脈沖測試軟件的函數發生器?，F(xiàn)在，您可以在一分鐘內直接在觸摸顯示屏上生成兩個具有可變脈沖寬度（從 20 ns 到 150 μs）的波形。無需使用外部 PC 應用程序或手動編輯。

測量開關器件參數并評估 MOSFET 和 IGBT 等功率器件的動態性能。

高保真度信號與高級模式

打開包裝后，在連續模式下每通道可以生成高達 16 M 點的精確長波形?？勺儾杉瘯r鐘技術確保您不再丟失任何波形數據。產品功能可升級，您可以進一步提高測試水平并只需花費傳統 AWG 十分之一的成本進行復雜波形的創建和編輯。

產品選配功能升級，您可以：

將內存擴展為每通道 128 M 點（選件 MEM）

多達 25 項輸入和控制的序列/觸發/選通模式（選件 SEQ）用于：循環、等待、跳轉、轉至、外部觸發輸入、手動觸發、定時觸發和 SCPI 命令，以便創建時序靈活、復雜的長波形。

簡化任意波形創建

內置的 ARB 編輯工具 ArbBuilder 包括創建、編輯和傳輸任意波形的所有操作，無需連接 PC 或向 PC 傳輸文件。 幅度和偏置數據存儲在波形中，因此，在加載標準化 ARB 后，無需調整設置。

優異的指標

單或雙通道型號

接到 50Ω 負載時的輸出幅度范圍 1 mVp-p 至 10 Vp-p

基本 (AFG) 模式

25 MHz、50 MHz、100 MHz、150 MHz 或 250 MHz 正弦波形

250 MSa/s、500 MSa/s、1 GSa/s 或 2GSa/s 采樣率

14 位垂直分辨率

連續、調制、掃描與突發模式

各通道均具有 128 k 點的任意波形內存

高級模式

連續模式和選配序列、觸發和選通模式

各通道均具有 16 M 點的任意波形內存（可選 128 M 點）

在包含循環、調整和等待事件的序列模式下多達 256 步

變量采樣時鐘 1 μSa/s 至 2 GSa/s

最小波形長度 168 點，粒度為 1 點

泰克AFG31000 系列采用 InstaView? 技術的高性能任意波函數發生器，憑借其獨特優勢與豐富功能，在測試測量領域脫穎而出。從實時監測連接 DUT 后的輸出波形，到一分鐘內輕松完成雙脈沖測試，為功率器件動態性能評估提供高效便捷之選；高保真度信號與高級模式，確保波形數據的完整性與精準性，且以極具性價比的方式實現功能升級與復雜波形編輯；內置的 ArbBuilder 工具，更是簡化了任意波形創建流程，提升操作效率。再加上其優異的各項指標，無論是基礎模式還是高級模式，都能滿足多樣化的測試需求。泰克AFG31000 系列無疑是工程師們在信號生成與測試領域的得力助手，助力開啟高效、精準的測試新征程。
