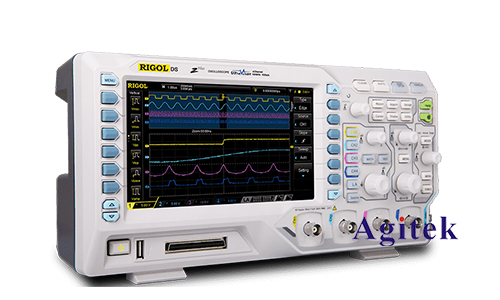

隨著科技的飛速發展，示波器在電子領域中扮演著不可替代的角色。普源示波器作為一款先進的電子測量?jī)x器，具有高精度和多功能性，被廣泛應用于電子工程、通信、醫療等領域。其中，波形錄制是示波器的一項關鍵功能，為工程師和科研人員提供了便捷而有效的數據采集手段。在本文中，我們將詳細介紹普源示波器波形錄制的步驟和注意事項，以幫助用戶更好地利用這一功能。

　　1.硬件連接與準備

　　在進行波形錄制之前，首先確保普源示波器與被測電路正確連接。檢查電纜、探頭等硬件設備，確保連接牢固可靠。另外，檢查示波器的設置，確保其工作狀態正常。這一步驟的重要性在于保障錄制過程中的信號質量和準確性。

　　2.示波器基本設置

　　在示波器面板上，進行基本的示波器設置。設置水平和垂直刻度，選擇合適的觸發模式和觸發電平。這些設置將決定錄制波形的時間范圍、分辨率和觸發條件。正確的設置對于獲取清晰的波形至關重要，用戶可以根據具體需求進行調整。

　　3.波形觸發設置

　　波形錄制中觸發設置是關鍵的一步。選擇適當?shù)挠|發源和觸發邊沿，以確保示波器在測量信號時能夠在合適的時機進行觸發。合理的觸發設置有助于避免波形失真和數據采集的不準確。

　　4.波形錄制操作步驟

　　一旦完成基本設置和觸發設置，用戶可以開始進行波形錄制。按下示波器面板上的“Run/Stop”按鈕，示波器將開始采集并顯示波形。在錄制過程中，用戶可以根據需要調整水平和垂直刻度，以獲取更詳細的波形信息。同時，通過示波器的觸發設置，確保所需信號能夠被正確觸發并錄制。

　　5.存儲和分析波形數據

　　波形錄制完成后，用戶可以選擇將數據存儲在示波器內部或通過外部接口導出。普源示波器通常提供USB、LAN等多種接口，方便用戶將數據傳輸?shù)接?jì)算機或其他設備進行進一步的分析和處理。存儲波形數據有助于后續的數據比對、趨勢分析以及問題排查。

　　6.注意事項與技巧

　　在進行波形錄制時，用戶需要注意以下幾個方面：

　　信號源穩定性：確保被測信號源的穩定性，避免由于信號干擾或波形不穩定導致的錄制錯誤。

　　觸發設置調整：不同的測量場景可能需要不同的觸發設置，用戶應根據實際情況進行調整。

　　適當?shù)臅r(shí)間范圍：設置合適的時間范圍，以確保錄制到足夠長的波形，包含關鍵的信號信息。

　　通過以上步驟，用戶可以充分利用普源示波器的波形錄制功能，獲取準確而詳細的電子信號信息。在實際應用中，合理的波形錄制對于電子工程師、科研人員等領域的專業人士具有重要意義。希望本文能夠?yàn)橛脩舾玫乩斫夂褪褂闷赵词静ㄆ鞯牟ㄐ武浿乒δ芴峁椭绻懈嘁蓡?wèn)或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
