LCR測試儀TH2840A常見故障排除與維護指南

發布日期:2025-05-16 14:48:17         瀏覽數:

LCR測試儀TH2840A作為高精度電子元件參數測量設備,在生產線質檢、實驗室研發等場景中廣泛應用。然而,設備在長期使用過程中難免出現各類故障。本文結合常見故障現象、技術原理及維修經驗,系統梳理故障排除方法,并提供預防性維護建議,幫助用戶提升設備使用效率與可靠性。

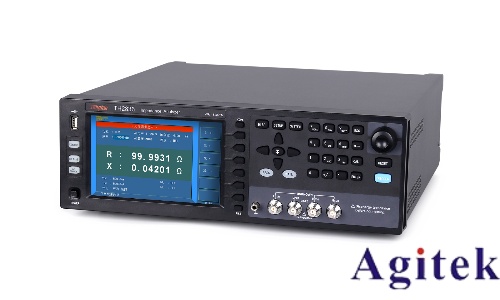

LCR測試儀TH2840A常見故障排除與維護指南   (圖1)


一、電源與啟動故障

1. 無法開機

現象:按下電源鍵后無反應,指示燈不亮。

排查步驟:

(1) 檢查電源線連接是否松動,確認插座供電正常;

(2) 測量電源模塊輸出電壓(如±15V、5V等),若異常需更換電源板;

(3) 若使用電池供電,檢查電池電量或更換備用電池。

2. 開機黑屏/花屏

現象:顯示屏無顯示或出現亂碼、條紋。

排查步驟:

(1) 檢查顯示屏連接排線是否松動,重新插拔并清潔金手指;

(2) 使用手電筒照射屏幕,若可見隱約內容,則為背光板故障(更換LAMP-10.4"型號燈管);

(3) 若MCU與顯示模塊通信中斷,嘗試通過JTAG接口刷新固件。

二、測試數據異常

1. 測量值偏差大

現象:測試結果與實際值差異超過5%。

排查步驟:

(1) 檢查測試夾具是否氧化或接觸不良,用酒精清潔觸點;

(2) 確認測試參數設置(如串聯/并聯模式、頻率范圍)是否與元件規格匹配;

(3) 執行儀器自檢(Self-Test)并校準,使用標準校準件驗證精度。

2. 阻抗/信號異常

現象:測試過程中"阻抗異常"燈亮。

排查步驟:

(1) 更換測試線排除線纜老化問題;

(2) 檢查被測元件是否短路或過載,導致保護電路觸發;

(3) 若ADC采樣誤差,需返廠維修輸入模塊。

三、操作與接口故障

1. 按鍵無響應

現象:面板按鍵或旋鈕失效,"Key Error"燈閃爍。

排查步驟:

(1) 拆卸鍵盤模塊,用導電橡膠清潔觸點及編碼芯片(如74HC165);

(2) 檢查鍵盤接口是否松動,重新插拔連接線;

(3) 長按復位鍵10秒強制重啟系統。

2. 接口與存儲故障

現象:USB無法識別或數據保存失敗。

排查步驟:

(1) 使用FAT16/32格式U盤,確保電流≤500mA;

(2) 更新驅動程序或更換兼容性更強的存儲設備;

(3) 檢查GPIB/LAN接口線纜及設置,確認IP地址或GPIB地址是否正確。

四、預防性維護建議

1. 環境管理:避免設備長期暴露于潮濕(濕度≤80%)、高溫(25±5℃)或強磁場環境,定期使用干燥劑防潮。

2. 定期校準:每季度使用標準電阻/電容件校準,記錄偏差數據以追蹤精度變化。

3. 操作規范:

測試前確保元件斷電,避免帶電測量損壞儀器;

高頻測試選用同軸夾具,降低寄生參數影響。

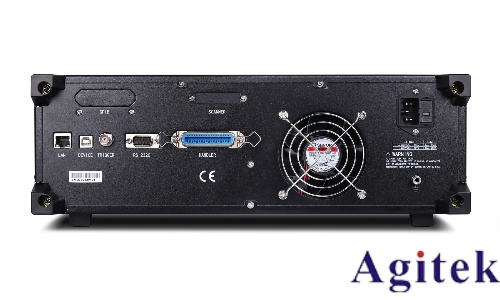

LCR測試儀TH2840A常見故障排除與維護指南   (圖2)

通過系統化的故障排查與預防性維護,可有效降低LCR測試儀TH2840A的故障率,延長設備使用壽命。用戶在日常操作中需嚴格遵循操作規范,結合本文所述方法及時排除異常,確保測試數據的精準性與設備穩定性。
